| Aplikace s volně
programovatelným automatem ART 267A |
 Pro
regulaci kotelen a dalších tepelných zdrojů
vč. technologií nabízíme programovatelné
regulátory, které se dnes staly standartním
řídícím prvkem i v nejjednoduších
aplikacích. Na ovládací klávesnici s
displejem připravujeme jednoduchý ovládací
program, který umožní snadné přestavení
např. časových režimů topení, parametrů
vč. načítání historických průběhů.
Automaty AMIT jsou vhodné i pro rychlé
technologie -možnost volby parametru rychlosti
výpočtu.
Firma ECA s.r.o. se danou problematikou zabývá
již od r.1991, kdy jsme začínali s
programovatelným systémem Sauter. Od r. 2000
dodáváme mj. rovněž tuzemský systém
spolehlivých programovatelných regulátorů
f.AMIT (ISO 9001), které jsou zvlášť z
cenového hlediska výhodné.
Pozn.: Dodávky ECA s.r.o. zahrnují rovněž
dispečinky –PC pro monitorování a
ovládání zařízení. Po doplnění běžným
i GSM modemem , je možné dálkově, přes
telefonní linku, řídit a monitorovat
zařízení ze vzdáleného PC. |
| |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

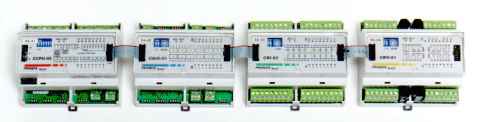

| Aplikace s volně
programovatelným automatem PL2 |
 Jeho
architektura vychází z osvědčené
schemotechniky periferních modulů PROMOS
line 2, založených na výkonném
jednočipu Fujitsu. Po větším bratru LOGIC
zdědil krabičku, uspořádání vstupů a
výstupů a hlavně možnost dalšího
rozšíření.
Základní model v krabičce o rozměrech
106x90x73 mm nabízí 8 vstupů 24 V s
galvanickým oddělením a 8 reléových
výstupů umožňujících spínání 230V / 4 A.
Vstupy i výstupy jsou vyvedeny na odnímatelné
šroubovací svorkovnice. Už v základním
provedení je LOGIC vybaven
sběrnicí CANopen, která umožňuje připojení
další jednotky logických vstupů / výstupů
ze stavebnice PROMOS line 2.
LOGIC je koncipován jako malý
kontrolér, který je určen pro řešení
lokálních logických úloh - řízení uzlů
dopravních linek, turniketů, ovládání
aspiračních filtrů, či malých
technologických zařízení.sestavení programu,
ale také jeho pozdější údržbu. |
| |
|
|
| |
|
|
| |
|
| |
 |
|
| |
| Možnosti systému
BMR (IRC- regulace jednotlivých
místností-nesoučasné vytápění) |
 Umožňuje
nastavení denních nebo týdenních
regulačních programů pro 2 x 16
nezávislých topných okruhů. Umí zobrazit
reálnou teplotu v jednotlivých okruzích a
umožňuje její přesnou kalibraci přímo z
řídící jednotky. V jednom dni je možné až
8x změnit požadovanou teplotu a to v
libovolném čase na libovolnou hodnotu. Styk s
uživatelem zajišťuje alfanumerický displej
2x16 znaků a klávesnice s 16-ti tlačítky.
Řídící jednotka může dále zajišťovat
funkci zabezpečovací ústředny. Lze k ní
připojit 4 nezávislé zóny. Každá zóna
může obsahovat maximálně dva senzory. To
znamená, že lze monitorovat maximálně 8
míst. Samozřejmostí je možnost vyjmutí
jednotivých zón a programovatelné nastavení
doby pro vyhlášení alarmu po porušení
některé zóny. Kódování a odkódování je
možno provést přímo z řídící jednotky
nebo ze dvou externích klávesnic, které lze k
jednotce připojit. |
| |
|
|
| |
|
|
| |
|
|
